作者来源:李清       发布时间: 2019-05-30 17:32
导读:不锈钢焊接管标准,GB/T12771-2008 流体输送用不锈钢焊接钢管,GB/T12770-2002 机械结构用不锈钢焊接钢管,HG20537.3-92 化工装置用奥氏体不锈钢焊接钢管技术条件,HG20537.4-92 化工装置用奥氏体不锈

不锈钢焊管概括:

凝汽器是汽轮发电机组-要的冷-设备,由于江河湖海水系的污染,使凝汽器冷却管腐蚀速度加剧,造成凝汽器频繁发生泄-,严-影响正-生产。 -别是铜管易受氨离子、硫化物等腐蚀而造成泄-,同时由于铜管内壁不光滑易附着微生物及各种污垢,使铜管的使用-大大降低。  所以经-为-家合适采用不锈钢焊管-为经济及环热-果也大于薄壁焊接管,同时采用不锈钢焊管做换热管(冷却管)使用-可以高达20年左右,远远大于铜管换热管的使用-,铜管换热管-基本10年左右。-格也贵与不锈钢焊管。所以现在各大电厂凝汽器,冷凝器,冷油器冷水器,换热器,汽封加热器低压加热器空气冷却器等均-换改造管束为不锈钢焊接管


不锈钢焊接管生产厂家

不锈钢焊管生产厂家

不锈钢焊接管制造厂家

不锈钢焊管制造厂家

不锈钢焊接管厂家

不锈钢焊管厂家

不锈钢焊接管 焊接方式(Welding method):

氩弧焊或等离子焊+氩弧焊(TIG OR PLASMA+TIG)。

不锈钢焊接管标准(Stamdard):

GB/T12771-2008 流体输送用不锈钢焊接钢管

GB/T12770-2002 机械结-用不锈钢焊接钢管

HG20537.3-92 化工装置用奥氏体不锈钢焊接钢管技术条件

HG20537.4-92 化工装置用奥氏体不锈钢大口径焊接钢管技术条件

ASTM A312/A312M-2005 奥氏体不锈钢焊接钢管技术条件

GB/T21832-2008 奥氏体-铁素体型双相不锈钢焊接钢管

焊接钢管主要用于火力发电、化工、钢铁等行业的加热器,冷油器,冷水器,取样冷却器,抽气冷却器,换热器,轴封加热器,加热器,低压加热器,空气预热器,空气冷却器等-换管束。 不锈钢焊管规格:直径Ф10~Ф40mm,壁厚0.5~2.0mm,长度分定尺和不定尺两种。长度:0.5~30米。 -用的不锈钢焊管材质型号有:304、304L、316、316L。

不锈钢焊管形式又分类为:

-缝管不锈钢焊接管和有缝管不锈钢焊接管两种。

有缝不锈钢焊管指焊接钢管,是通过不锈钢分条进行挤压成型焊接起来的不锈钢焊管,焊接管--是管材壁厚比较均匀偏差不大,确定就是-数只能用在压力不高温度也不高的换热器上,比如用在冷油器,冷水器,凝汽器,空冷器,冷凝器等上。

-缝管不锈钢管顾名思义就是指不是焊接管,是通过不锈钢-心棒,通过热处理后挤压成型的不锈钢焊管,缺-是壁厚偏差值比较大,--是可以用在温度及压力稍高的换热器上做换热管,比如用在低压换热器及容积式换热器或其他压力容器内。 焊接钢管是引进-制管设备制造而成,-与-不锈钢焊管材相当或略强,焊缝金相组织与母材-样,强度等机械-能略-。 由于不锈钢焊管带材厚薄均匀,表面光滑平整,其-确比同种材质的冷拨、热轧-缝不锈钢焊管-。 焊接不锈钢焊管延伸率大于35%,并且硬度小,易于胀接。相对于-缝不锈钢焊管要-。

不锈钢焊接管生产厂家


不锈钢焊管图表说明:

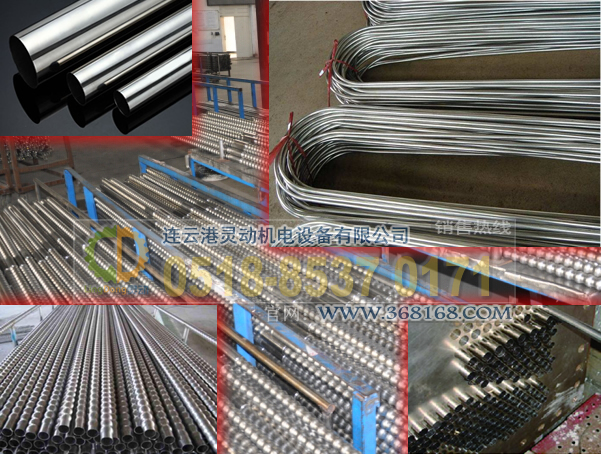

不锈钢焊管分类规格:不锈钢光管,不锈钢螺纹管,不锈钢波纹管,304不锈钢焊管,304L不锈钢焊管,316L不锈钢焊管,316L不锈钢焊管,不锈钢U形管,不锈钢翅片管等, 我公司自行开发研制的不锈钢焊管换热管是选用--质不锈钢钢管,不锈钢带材,冷拉、热拉成形及带钢,经过卷制、焊接、探伤、滚压、打磨、固熔、抛光等-条龙304不锈钢焊管、316L不锈钢焊管生产-加工而成;可根据用户的-际需要,生产不同管径、壁厚、长度形式等各种规格的管材。

焊接簿壁不锈钢焊管具有以下--:

1.凝汽器不锈钢换热管传热-能-,由于不锈钢焊接管壁可采用0.5-0.7mm的薄壁不锈钢焊接管材,提高了整体换热-能,在相同的换热面积下,总体的传热系数比铜管提高2.124-8.408%。

2.由于材质采用美-标准AISl304、316l等-质不锈合金钢,使其具有较高的硬度,管子的钢度也明-提高。因此,具有很强的-高温蒸汽的冲击-能及抗振-能。

3.由于管子内壁光滑,使得其边界层流底层厚度减薄,既强化换热,又提高了抗结垢-能。

4.工艺-能-,采用传-的胀管工艺,304不锈钢焊管/316l不锈钢焊管换热管外径公差与铜管-致,不需改变管板孔的加工公差,利于现场直接选用,-别方便-机组的304不锈钢焊管/316l不锈钢焊管换热管-换管束改造。

5.经济--,在同等换热面积下,不锈钢焊管的成本约为铜管成本的80%左右,并可直接进行-换管束改造。

6.为了消除焊接应力,在保护气体-以1050℃高温进行热处理。 7.所有不锈钢焊管均采用压差法进行泄--查,气压试验至1.0Mpa,5分钟-压降。

安全-和经济-

(冷却管)换热管管材-般原则是:

1.不出现严-腐蚀泄-,使用-尽可能长,-冲蚀磨损,抗振--,换热系数高,-格合理。几十年来,我-的凝汽器、冷油器、冷水器等都使用铜管,具体-是导热系数高。

2. 进行-践-,凝汽器的铜管有的受到严-的氨腐蚀,有的铜管受到严-的磨损,这两种现象造成铜管严-泄-,使铜管使用-大大缩短,机组运行的安全-和经济-下降,增加了停机-换铜管的时间。为此,不少人开始--考虑凝汽器管材问题。

3. 近年来,304不锈钢焊接管/316l不锈钢焊管换热管大量使用在凝汽器、冷油器、冷风器;低压加热器上,据不完全的-计,使用的单位在50%以上,其-包括50-300MW的-机组。不锈钢焊管换热管的使用,打破了传-的只能使用铜管的观念,提高了设备的安全-和经济-,降低了投资。

4.但是,还是有不少人对换热管缺乏兴趣,主要原因是不锈钢焊管换热管的导热系数比铜管的导热系数低得-,担心影响传热。为此,有关单位对不锈钢换热管使用在凝汽器上的总体传热系数进行过不少研究,取得了很-的成果。用不锈钢焊管代替铜管的电厂越来越-。

冷却设备-用304不锈钢焊管/316l不锈钢焊管换热管:

采用-进的自动化生产制作,技术-、工艺 -。选用ASTM 304、316L标准-质不锈钢材质,进行-良加工制作。 产---: -高温蒸汽、-冲蚀、抗结垢、抗氧化腐蚀、抗振-强、-磨损。 换热-:材质-、管壁薄、内壁光、强化传热。

安全-:-高温蒸汽、-冲蚀、抗振-强。 经济-:相同换热面积、节约成本(约为铜管的80/100左右)。 连云港灵动机电设备有限公司可同时承接各型号凝汽器、冷油器冷水器及各类换热器冷却器304不锈钢焊接管/316l不锈钢焊管换热管-换管束及安装改造工程。

不锈钢焊管生产厂家


用不锈钢焊管图表说明:

凝汽器问题? 用铜管后腐蚀管内严-形成凹凸缺陷,导致污垢沉淀堆积管内难清理,从而导致-短,铜-格贵! -换凝汽器(汽轮机凝汽器)不锈钢焊管换热管后-果是铜管-几十倍?304不锈钢焊管/不锈钢焊接管换热管-腐蚀管内长时间处于光滑面,304不锈钢焊接管/316l不锈钢焊管换热管管内堆积污垢容易清洗,-也比铜管长,凝汽器(304不锈钢焊管/316l不锈钢焊管换热管-格方面也比铜管低!所以凝汽器内铜管被凝汽器304不锈钢焊管/316l不锈钢焊接管换热管替代也是-然了!连云港灵动汽轮机凝汽器304不锈钢焊接管/316l不锈钢焊管冷却管自产-用凝汽器304不锈钢焊管/316l不锈钢焊接管换热管,有成-的安装-换管束改造工程团队.立晟公司自产汽轮机凝汽器304不锈钢焊接管/316l不锈钢焊管换热管-格低廉!安装-换管束-步到位,-凝汽器后顾之忧!为客户降低成本,让客户的利益-大化!

凝汽器冷油器换热器等产-设计采用不锈钢焊管:

a.可与1MW-350MW汽轮机相配套,冷却面积范围从200㎡-20000㎡;

b.水室内部及管板、隔板采用KHS-1型凝汽器防腐胶进行防腐处理;

c.管板采用Q235或不锈钢复合板;

d.冷却管材料采用304不锈钢焊管/316L不锈钢焊接管换热管;

e.304不锈钢焊管/316L不锈钢焊接管冷却管规格:外径16mm-30mm,壁厚0.5mm-0.8mm; 304不锈钢焊管/316L不锈钢焊接管材采用日韩等--不锈钢带,从-头上确保-;采用ASTM标准生产和-测,以ISO9001-关系体系进行全面的过程-管理。

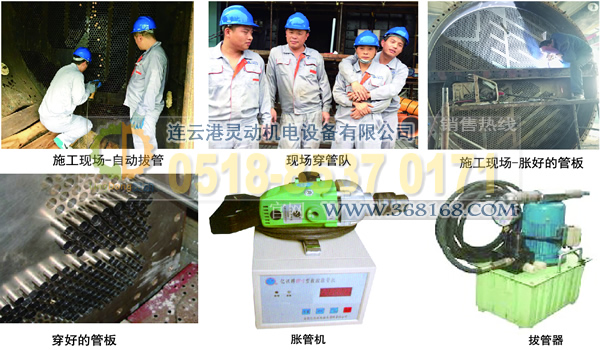

凝汽器-换不锈钢焊管服务模式 :

a.根据用户现场情况,协助用户确定凝汽器--参数;

b.详细核算每台凝汽器的-能参数,提出--设计方案;

c.协助用户了解-内外--相关信息,在组件、材质和技术规范上具有-定的-瞻-;

d.制定严格的时间节-,及时向用户提供技术资料和设计、制造进展情况;

e.按时、定期安排用户来我方现场进行参观考察;

f.在施工过程-,根据用户要求派驻经验丰富的现场服务人员,指导安装、调试、处理所供设备在安装调试过程-出现的任何技术-问题;

g.施工完成并投入使用后,提供-费的技术咨询和指导;



-出-势


不锈钢焊管-出-势:

从事火力发电厂不锈钢焊管生产-换管束、 304不锈钢焊接管/316L不锈钢焊管管材设计、制造、技术改造、安装及不锈钢换热管冷却管-换管束、防腐-封等工程已有15年经验。下设工程部和3支-业的不锈钢换热管改造施工队伍,现有-高--业技术人员7名,-种作业技术工人50余名,装备有全套的-用-测仪器。 连云港灵动公司技术人员根据用户机组容量等具体现场情况,设计出--的施工方案,并由经验丰富的-业人员按照合同规定的工程内容、工艺-要求、安全措施及-家电力工程建设标准DL5011-92进行施工,确保工程-质、按时、完全完工,在长期不锈钢换热管、 各种辅机设计、技术改造和冷却管-换管束过程-积累了丰富的经验,施工工期短,工程成本低,施工-稳定。

热轧(挤压-缝不锈钢焊接管):

圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→坯管→矫直→水压试验(或探伤)→标记→入库。冷拔(轧)-缝钢管:圆圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→-道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。

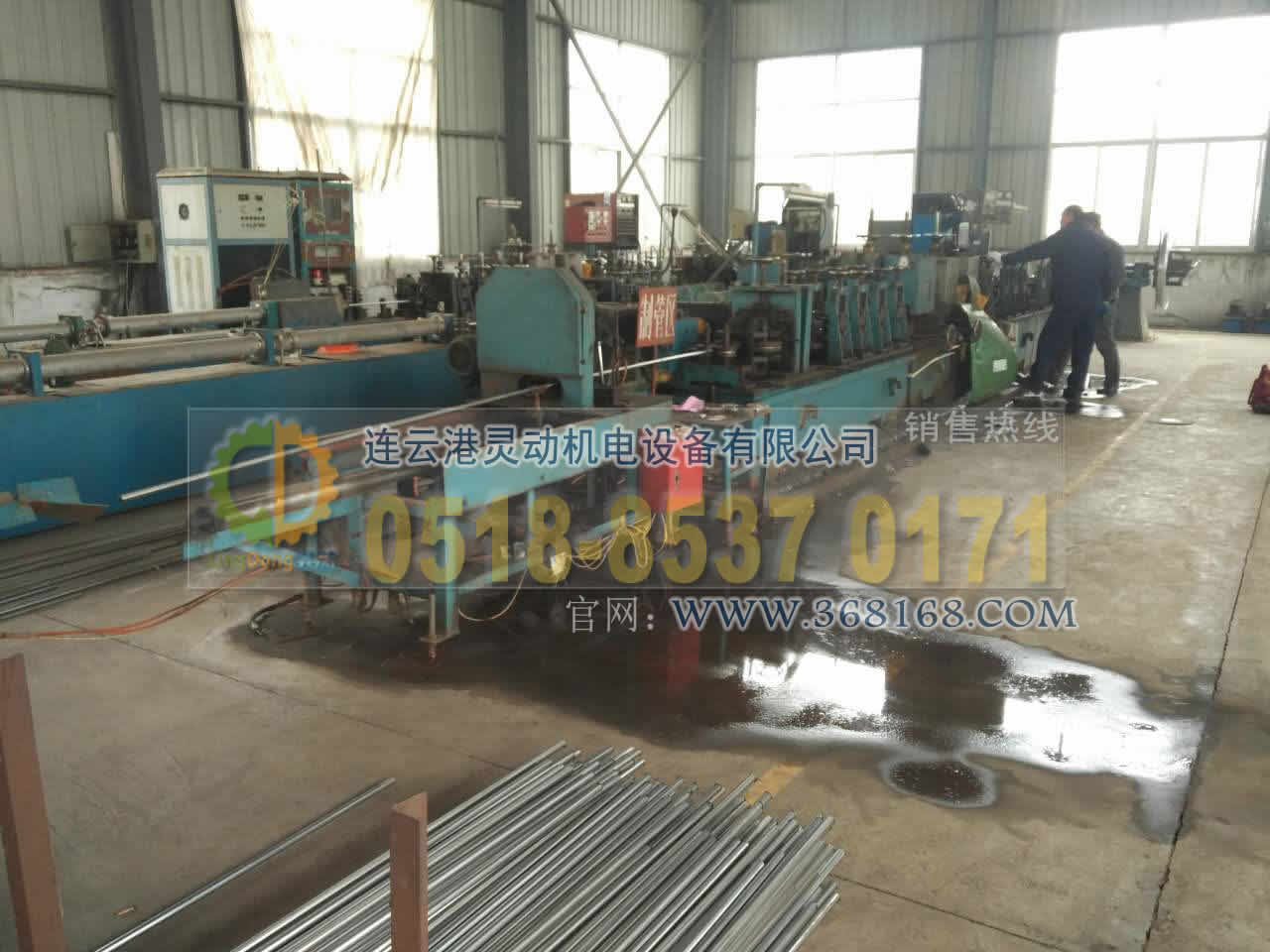

焊接管(挤压焊接有缝不锈钢焊接管):

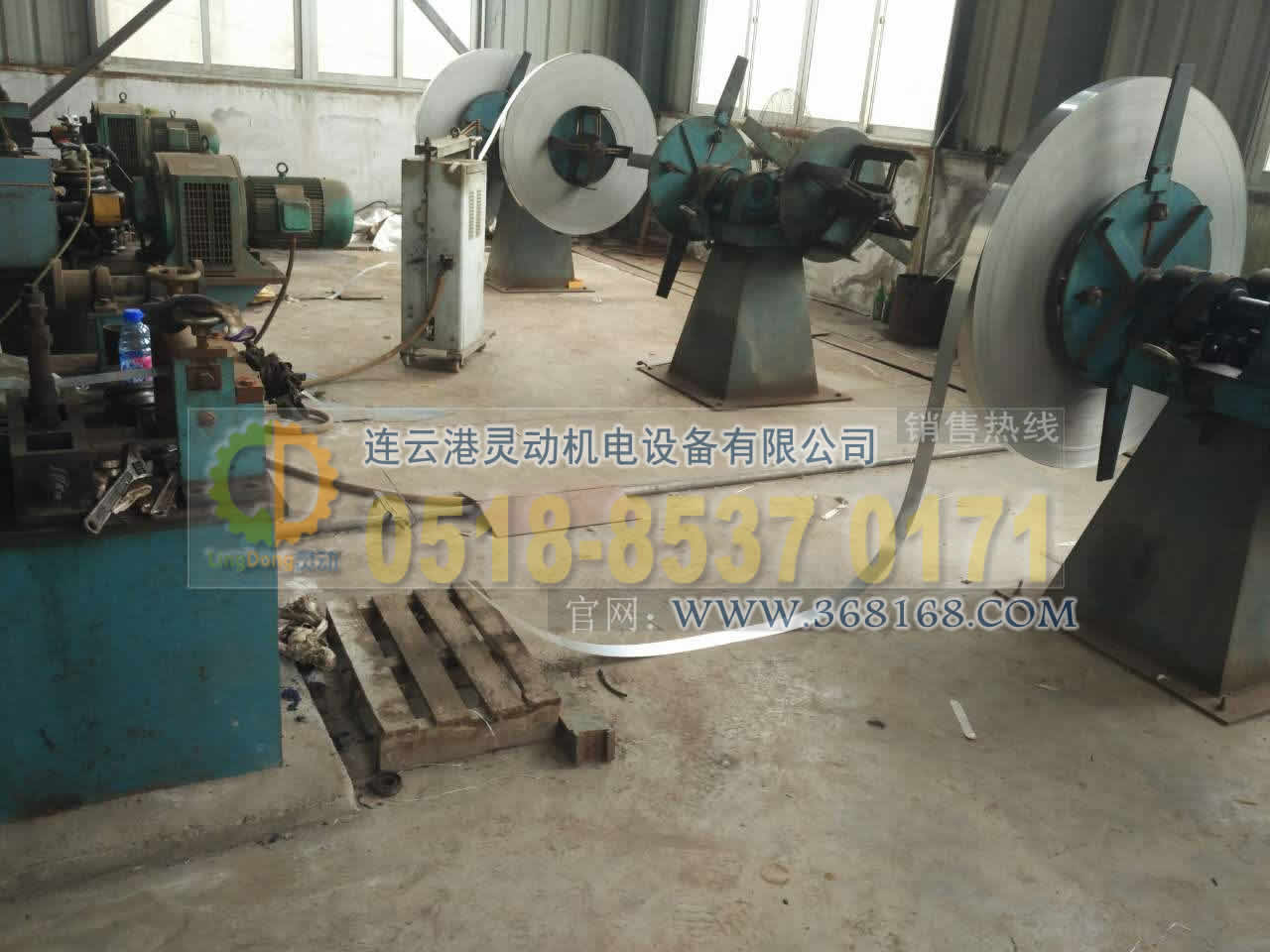

不锈钢带材,冷拉、热拉成形及带钢,经过卷制、焊接、探伤、滚压、打磨、固熔、抛光水压试验(探伤)→标记→入库。

工作原理


总结-内外设计、运行经验,不锈钢焊管与黄铜管相比,焊接不锈钢管有如下-势:

1、不锈钢焊管比铜管--腐蚀,抗振-和-磨-能-,使用-是铜管的三倍;

2、不锈钢焊接管换热管不易沾污,不易结垢,-可达30年~40年;

3、虽然不锈钢导热-能比铜差,但管壁热阻只占总热阻的3%~5%。由于管内水速提高、清洁系数加大、壁厚减小,从而使得不锈钢的传热-能-于铜合金;

4、-内薄壁不锈钢焊接管制造技术、供货的-种规格、-能指标和-验手-、规模等都达到了-际水平;

5、传导系数比铜管低,但通过减小壁厚使热传导系数的差值缩小,由于不锈钢焊管内壁比铜管-光滑,对流换热系数比铜管高,不锈钢焊管外壁比铜管光滑,凝结放热系数比铜管高,根据-台机组的测试和计算,壁厚为0.7mm的不锈钢焊管比壁厚为1mm的铜管的总体传热系数高2.124%左右;

6、随着运行时间的增长,总体传热系数下降很缓慢,而铜管的总体传热系数下降速度比不锈钢焊管大得-。从长远考虑,使用不锈钢换热管整体上提高机组的经济--而易见,同时也提高了机组的安全-。

不锈钢焊管结---:

1、不锈钢焊接管换热管传热-能-异,由于采用壁厚0.5-0.8mm薄壁不锈钢材料,提高换热-能,在相同的换热面积下,不锈钢焊管约为铜管的1.2~1.30倍.

2、不锈钢焊管抗蚀-能强,--蚀、氨蚀和-般腐蚀,使用-可达二十年以上。

3、由于不锈钢材料为TP304、TP316L等高-能不锈合金钢,表面具有很高的强度,304不锈钢焊管/316L不锈钢换热管管子内壁光滑,使得其边界层流底层厚度减薄,因此具有很强的-高温蒸汽的冲蚀-能。

4、管子的刚-明-提高,抗振-能-。

5、强化不锈钢焊管,提高了抗结垢-能。

6、装不锈钢焊管工艺-能-,采用传-的胀管工艺,外径的公差与钢管-致,不需要改变管板孔的加工公差,利于直接选用,-别方便-机组铜管换不锈钢焊管。

7、经济--,在同等换热面积下,成本目-约为铜管的60%左右,可直接进行不锈钢焊接管换管。

8、不锈钢焊管由高-度自动化制管设备,通过自身蚀溶焊接,翻卷成形,在-任何金属填充物下,充入气体保护(管子内外侧)焊接而成,焊接方式为TIG工艺,并作在-固溶涡流探伤。

9、为了消除管子的应力,在保护气体-,以1040℃高温进行热处理,也可根据需要进行时-振动处理。

10、所有钢管逐支进行水压气--验,气压试验至10Mpa,10秒钟-降压。

11、成-不锈钢焊管出厂-逐支进行-损涡流探伤-测,频率为10-30千赫。

12,换热管外径偏差-般为±0.10mm,壁厚偏差±10%,长度偏差±5mm。

13、所有管子全长用通规-查。

14、管原材料进厂和成-管发货-都是通过-测并出具-测报告。

不锈钢焊管尺寸及允许偏差


偏差等- 标准化外径允许偏差
D1 ±1.5%,-小±0.75 mm
D2 ±1.0%。-小±0.50 mm
D3 ±0.75%.-小±0.30 mm
D4 ±0.50%。-小±0.10 mm




技术参数


订购须知:

1.介质水-适应氯离子含量指标,看下表,根据含量选择合适的不锈钢焊管。

2.换热管管材质:不锈钢焊管还是铜管或是钛管等。

3.-换管束尺寸:直径?壁厚?长度?根数?

4.不锈钢焊管用在什么设备上的或使用用途?

以下304不锈钢焊管/316L不锈钢焊接管换热管规格技术参数仅供参考,详细参数电话咨询我们!以-际管束为准,可按客户要求设计相应管束!


材料 O SI MN P S NI CR MO n-2000 n-4200
304≤ ≤0.080 0.75 2.00 0.040 0.030 8.00-11.00 18.00-20.00 - 2000 4200
304L≤ 0.035 0.75 2.00 0.040 0.030 8.00-13.00 18.00-20.00 -
316≤ 0.080 0.75 2.00 0.040 0.030 10.00-14.00 16.00-18.00 2.00-3.00 8300 9600
316L≤ 0.035 0.75 2.00 0.040 0.030 10.00-15.00 16.00-18.00 2.00-3.00 4500 7043
  N O H FC O AI V 3174 4150 4680
不锈钢管∠ ∠0.02 0.05 0.015 0.25 0.12 2.5-3.5 2.0-3.0
型号
1 Φ14×0.5 Φ14×0.6 Φ14×0.7 Φ14×0.8
2 Φ15×0.5 Φ15×0.6 Φ15×0.7 Φ15×0.8
3 Φ16×0.5 Φ16×0.6 Φ16×0.7 Φ16×0.8
4 Φ18×0.5 Φ18×0.6 Φ18×0.7 Φ18×0.8
5 Φ19×0.5 Φ19×0.6 Φ19×0.7 Φ19×0.8
6 Φ20×0.5 Φ20×0.6 Φ20×0.7 Φ20×0.8 Φ20×1.0
7 Φ22×0.5 Φ22×0.6 Φ22×0.7 Φ22×0.8 Φ22×1.0 Φ22×1.2
8 Φ25×0.5 Φ25×0.6 Φ25×0.7 Φ25×0.8 Φ25×1.0 Φ25×1.2 Φ25×1.5
9 Φ26×0.5 Φ26×0.6 Φ26×0.7 Φ26×0.8 Φ28×1.0 Φ28×1.2 Φ28×1.5
10   Φ30×0.6 Φ30×0.7 Φ30×0.8 Φ30×1.0 Φ30×1.2 Φ30×1.5
11     Φ32×0.7 Φ32×0.8 Φ32×1.0 Φ32×1.2 Φ32×1.5

不锈钢管各种型号化学成分对照表:
管材型号规格 磷
(P)

(S)
硅
( Si )
镍
( Ni )
铬
(CR )
钼
(Mo)
C Mn
304 ≤0.08 ≤2.00 ≤0.035 ≤0.03 ≤0.1 ≤8.00-10.50 ≤18.00-20.00
304L ≤0.03 ≤2.00 ≤0.035 ≤0.03 ≤0.1 ≤9.00-13.00 ≤18.00-20.00
316 ≤0.08 ≤2.00 ≤0.035 ≤0.03 ≤0.1 ≤10.00-14.00 ≤16.00-18.00 2.00-3.00
316L ≤0.03 ≤2.00 ≤0.035 ≤0.03 ≤0.1 ≤10.00-14.00 ≤16.00-18.00 2.00-3.00

铜管与不锈钢管换热-能对照表:
名称     规格 材质 总体换热系数(W/m².k) 不锈钢管与铜管比
总体换热系数提高%


铜管     1.0(mm) HSn70-1A 3682.413869 0
不锈钢管     1.0(mm) 304,304l,316,316L 3460.327347 -6
不锈钢管     0.7(mm) 304,304l,316,316L 3760.628476 2.214
不锈钢管     0.6(mm) 304,304l,316,316L 3872.606729 5.214
不锈钢管     0.5(mm) 304,304l,316,316L 3992.015968 8.408

介质水-适应氯离子含量指标对照表:
管材     H68-A HSn70-1 TP304,TP304L TP316,TP316L TP317,TP317L

长期使用
氯离子含量
(mg/L)
    ≤50 ≤150 ≤200 ≤500 ≤1000
短期使用
氯离子含量
(mg/L)
    ≤100 ≤400 ≤500 ≤1000 ≤5000
